TEST, EFTERSYN OG SLUTKONTROL

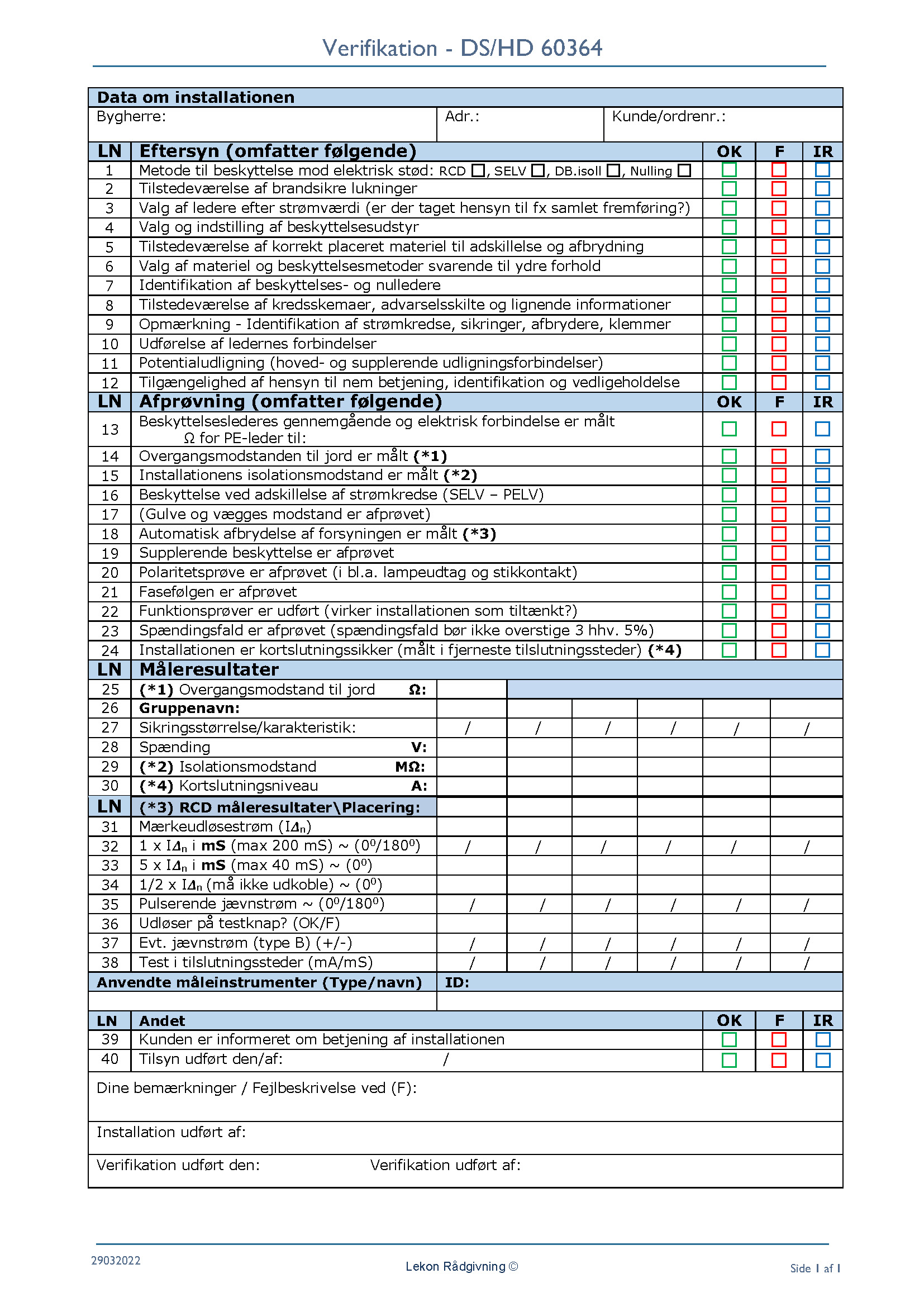

Der udføres i produktionsfasen løbende og afsluttende kontrol af den elektriske installation jf. EAFIS-verifikation (EAFIS – verifikation – DS/HD 60364) som er en del af vores kvalitetsledelsessystem (KLS). Denne test omfatter både visuelle eftersyn, samt målinger på den elektriske installation.

Derudover udføres der Leak and Pressure test af de installerede medier jf. EN 13480-5 Metalliske industrielle rørledninger – Del 5: Inspektion og prøvning



EFTERSYN AF DEN ELEKTRISKE INSTALLATION (OMFATTER FØLGENDE)

Valg af leder efter strømværdi og spændingsfald
Kontroller at den valgte udførelsesmetode er korrekt, herunder om lederes tværsnit er som anført i tegninger/diagrammer?

Valg af materiel og beskyttelsesmetoder svarende til ydre forhold
Kontrol af, at IP-koder og mekanisk beskyttelse m.m. er tilstrækkelig.
Tjek evt. med skema i DS/HD 50364 kap. 5-51 anneks ZA.

Identifikation af beskyttelses- og nulledere
Kontrol af at farvemærkning i beskyttelsesledere og udligningsforbindelser er grøn/gule og at nul-ledere er blå – i hele deres længde.

Tilstedeværelse af kredsskemaer, advarselsskilte og lignende info
Kontrol af om der er tilstrækkelige kredsskemaer, advarselsskilte og lignende informationer som advarsel om dobbeltforsyning, f.eks. ved solcelleenergi, eller om der er diagrammer over transformeres placering ved lavvolt m.m.

Opmærkning - Identifikation af strømkredse, sikringer, afbrydere, klemmer
Kontroller, at der er foretaget opmærkning om tilhørsforhold (lys 1, 2 og 3 er ikke nok) og max sikringsstørrelse ved overbelastningsudstyr (også automatsikringer).
Kontroller også at beskyttelsesledere m.m. er mærket.

Udførelse af ledernes forbindelser
Kontroller at lederforbindelser (samlemuffer, skinner mm.) er udført korrekt, herunder at alle samlinger er spændt efter fabrikantens anvisninger, samt at der er tyller på flerkorede ledere (hvis dette er et krav).



AFPRØVNING AF DEN ELEKTRISKE INSTALLATION (OMFATTER FØLGENDE)

Installationens isolationsmodstand er målt
Testapparatets prøvespænding indstilles til 500V.
Isolationsmodstanden måles mellem alle spændingsførende ledere og jord.

Polaritetsprøve er afprøvet (i bl.a. lampeudtag og stikkontakt)
Kontroller polaritet i en i alle tilslutningssteder.
F.eks. at nul er placeret i den korrekte side af en stikkontakt, korrekte klemmer i lampesteder, gruppeafbrydere, RCD mm.

Funktionsprøver er udført (virker installationen som tiltænkt?)
Afprøv installationens funktion. Herunder PIR-følere m.m.
